ICF203フランジ+150Aベローズの溶接


仕様　ICF203フランジ　溶接ベローズφ150　　
用途　超高真空装置　　
リークレート　5.0×10-11 Pa･㎥/S　　

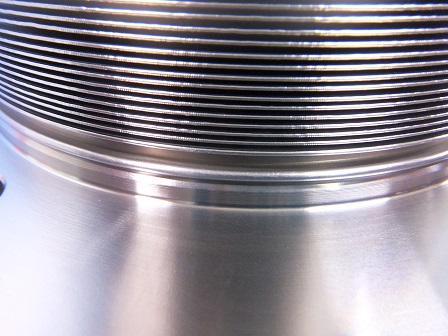

特徴：ICF203フランジと150A溶接ベローズを外周部で溶接を行いました。溶接はヘリ溶接となります。
溶接後、ヘリウムリークテストを行いました。
リークレート　0.1×10-1１ Pa･㎥/S以下

溶接ベローズ：複数の薄い金属板（ディスク）を円環状に重ね合わせ、内径と外径を交互に溶接して作られる、伸縮性・気密性・バネ性を持つ金属製の蛇腹部品です。

管理番号190327-0
