特殊材

タンタル板をご支給いただき、板巻溶接パイプを製作しました。
必要なサイズに対して、材料サイズが小さかった為、2箇所で突合せ溶接を行いました。

C1020(無酸素銅)の市販シート材(365×1200)で溶接パイプを製作しました。
展開長が取れるサイズの材料が無かった為、2枚の材料を使用し、対角線上に溶接を行いました。

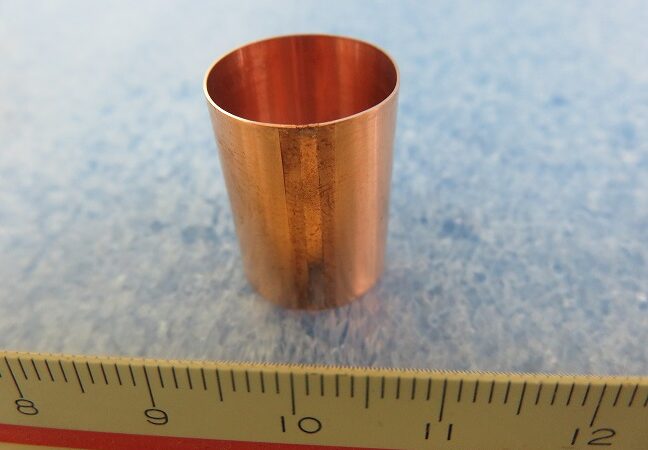

C1020板をロール加工して、溶接パイプを製作しました。
熱伝導が良い材料なので、短い溶接長ですが溶接電流値の制御が肝になる溶接でした。

仕様：材質：C1020　パイプ寸法：φ190×ｔ0.5×160L　 特徴：C1020シート材をロール加工を行い、突合せ溶接で溶接パイプを製作しました。 真空容器の胴体として使用されるため、作業中は油脂を付けないよう素手厳[…..]

仕様：材質：C1020、板厚：ｔ0.8、外径：φ100、全長：65L　 特徴：板巻きで溶接パイプを製作しました。 銅は融点が低く熱伝導が良いため、溶接中にも条件変化があり、デリケートで溶接が難しい素材です。 溶接冶具・電[…..]

仕様　材質：タンタル、板厚：ｔ0.15、外径：φ200、全長：100 特徴　タンタル薄板のテーパーパイプ 上下径差の小さいサイズにはなりますが、テーパーパイプ製作した事例になります。タンタル板は扇型にレーザで展開切断され[…..]

仕様 　材質：ニオブ 　板厚：0.2 　外径：φ60 　全長：100Ｌ 特徴 　ニオブは活性が高く酸化しやすいのですが、不活性ガス雰囲気中での溶接を行い、酸化を防ぎ、ステンレスパイプと同等な仕上がりになっております。 溶[…..]

仕様　　材質：タンタル、板厚：0.2、外径：φ60、全長：100Ｌ 特徴 タンタル切り板をロール加工して溶接パイプを製作しました。 タンタルは活性が高く、比重も高いので溶接は非常に難しいのですが、他のステンレスパイプと同[…..]
